ACDP 模块34 MQB-34

模块功能：

1：支持D70F3423 +95320芯片型号4代仪表的防盗及里程修复。
2：支持D70F3426 +95128 芯片型号MQB 5A仪表的防盗及里程修复。
3：支持RH850系列R7F701401, R7F701402, R7F701407芯片型号5A仪表的防盗及里程修复。
4：支持RH850系列R7F701401, R7F701402, R7F701404,R7F701406,R7F701407芯片型号5C仪表的里程修复。

模块特点：

1：使用准盲插式接口板，不焊线，不撬脚，不拆电容，免焊无损读写数据。
2：研华自主研发的第三代PCB集成锁卡技术，锁定更准确，更牢固。
3：软件自带引脚检测功能，数据读写更安全可靠。

支持的仪表表号（不仅限于）：

R7F701401/R7F701402/R7F701407 5A:

83A920700B，83A920700，8V0920740B，81A920740L，51G920640D，55G920790，2GD920790A，5GD920790，5NG920640C，5NG920650C，5ND920650C，5NG920654，2GG920640，3GB920640， 3GB920790，56G920790，3VD920740B

R7F701401/R7F701402/R7F701404/R7F701405/R7F701406/R7F701407 5C:

3GB920640A，3GB920640B，3GB920640C，3GD920640D，19G920640B，19G920640C，19D920640B，19D920640C，17G920640A，2GD920640B，2GD920640C ，5GD920640D，5ED920860C，19G920650B，19G920650C，55G920650A，55G920650B ，55G920650C，5HG920340 ，5HG920340A ，5HG920340B ，5HG920340C，5NG920640D, 5NG920650D, 2GG920640A, 51G920640E

D70F3423 +95320：

31G920850B，18G920860B，31G920850A，18G920860A，31G920850F，34D920850C，31G920850C，34D920850E，31G920860A，34D920850G

D70F3426 +95128：

5GG920640，5GG920860，5GG920860A，5G0920861A

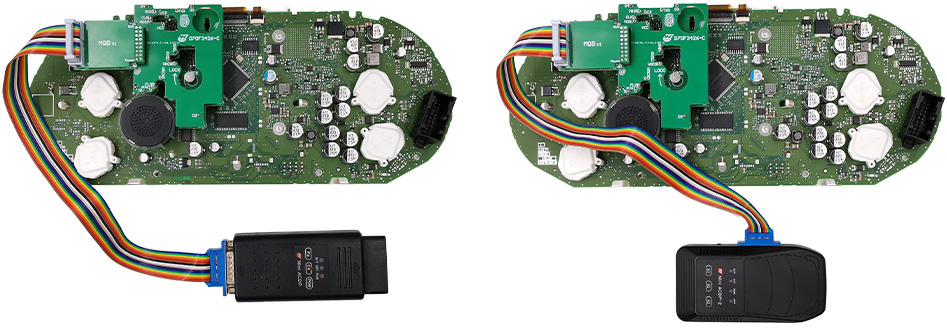

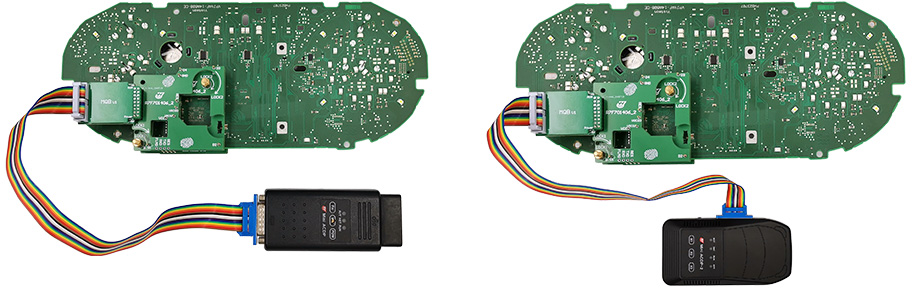

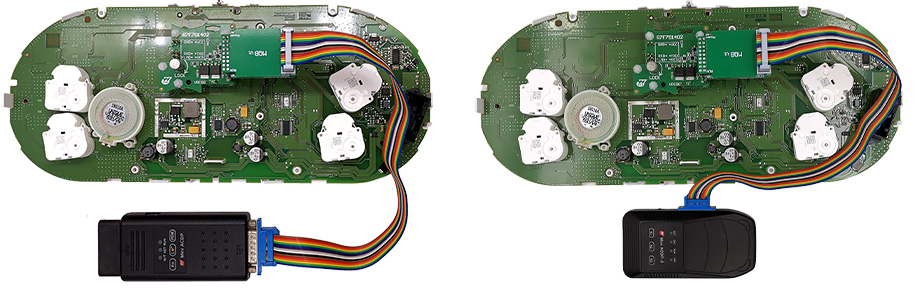

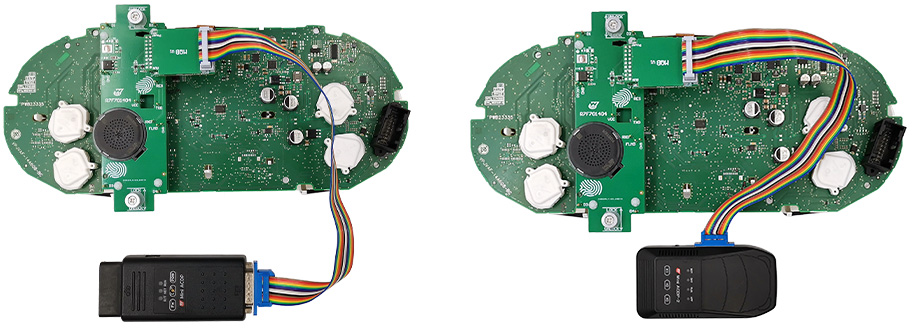

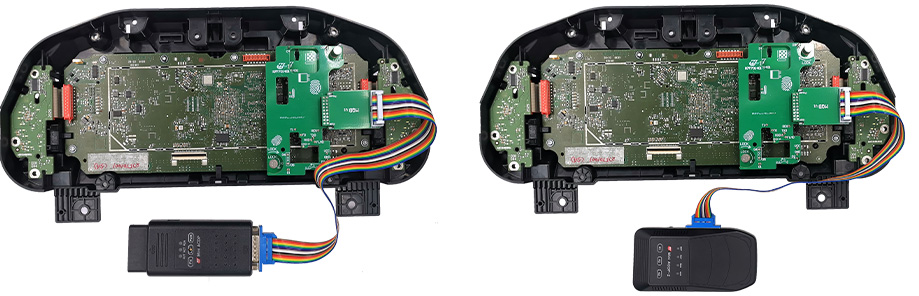

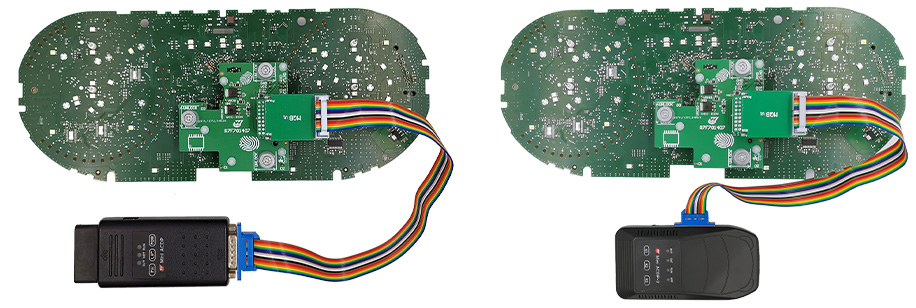

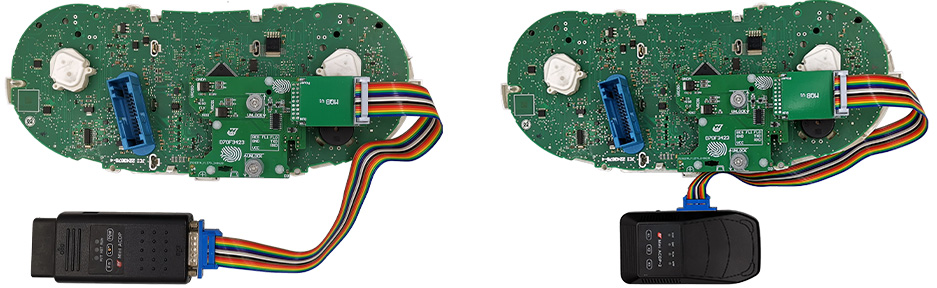

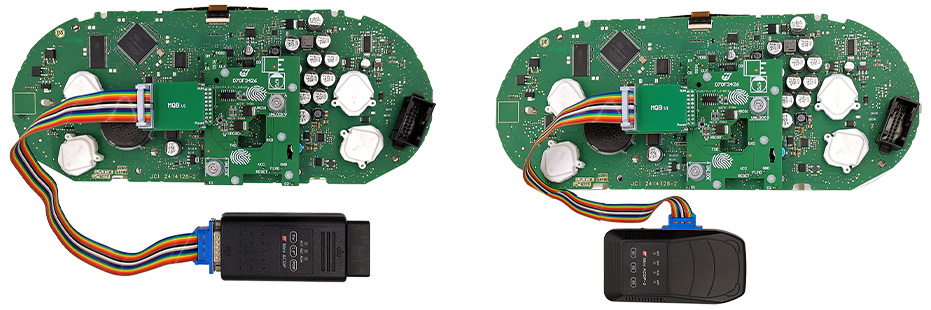

整体连接图：

R7F701401 5A/5C ▼

R7F701402 5A/5C ▼

R7F701404/05 5C ▼

R7F701406 5C ▼

R7F701407 5A/5C ▼

D70F3423 +95320 ▼

D70F3426 +95128 ▼

D70F3426-B +95128 ▼

D70F3426-C +95128 ▼

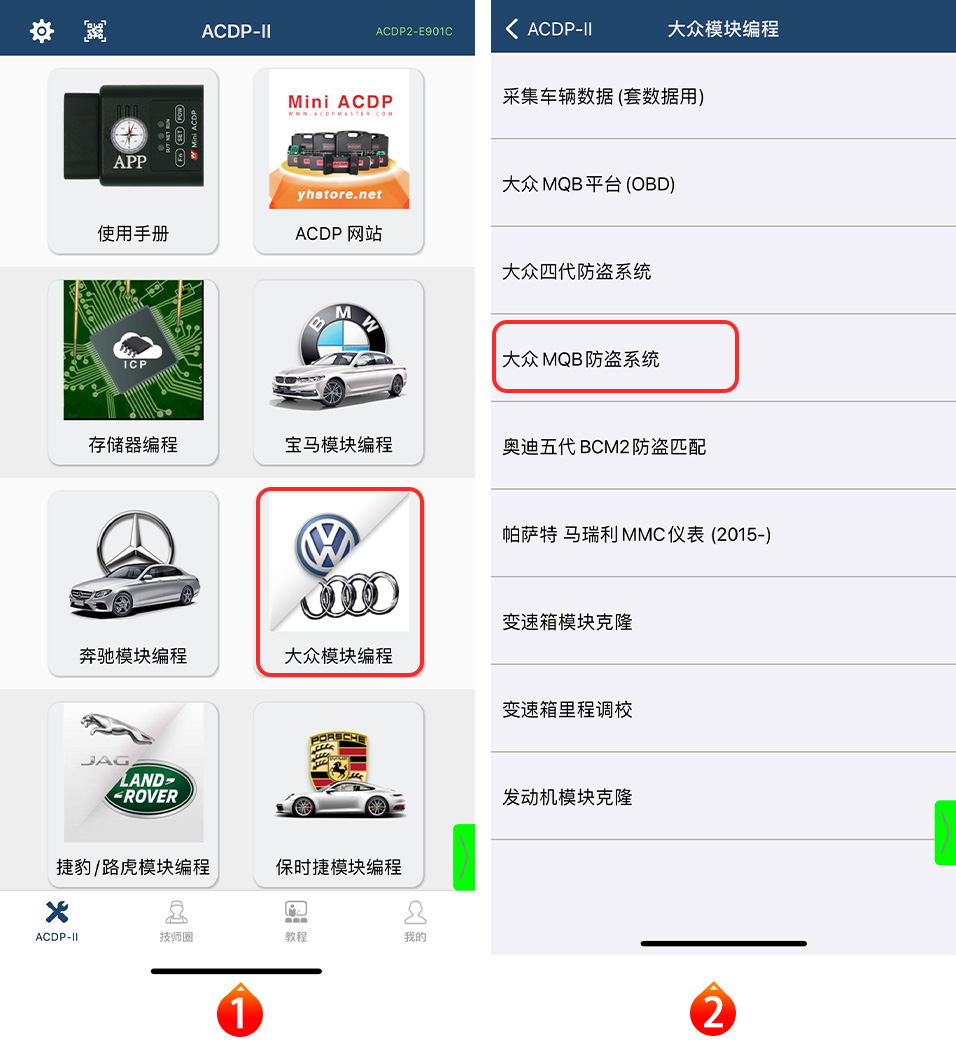

APP操作界面：

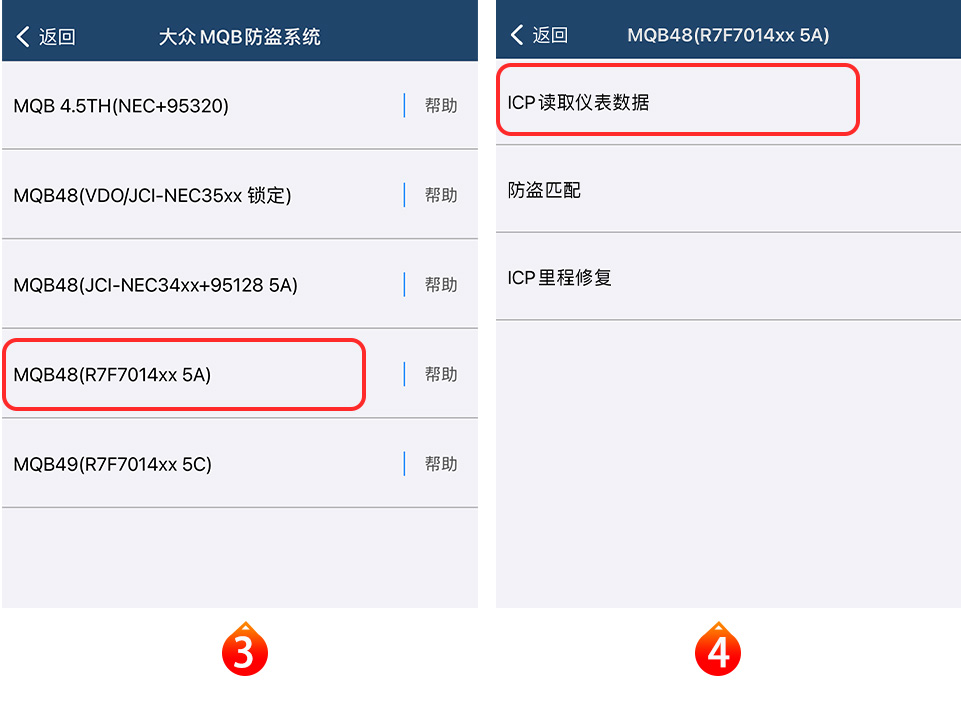

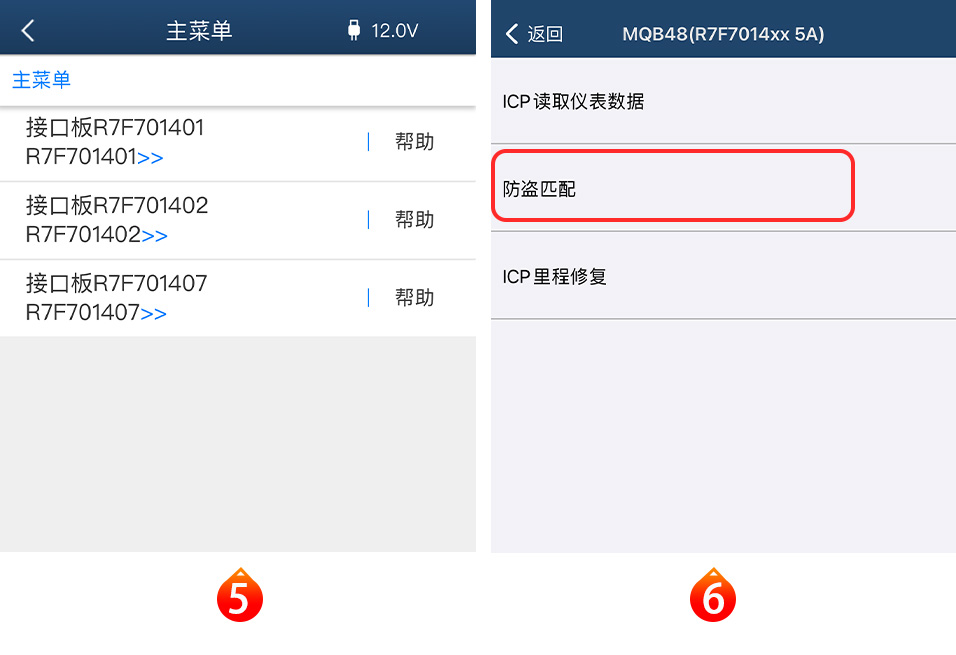

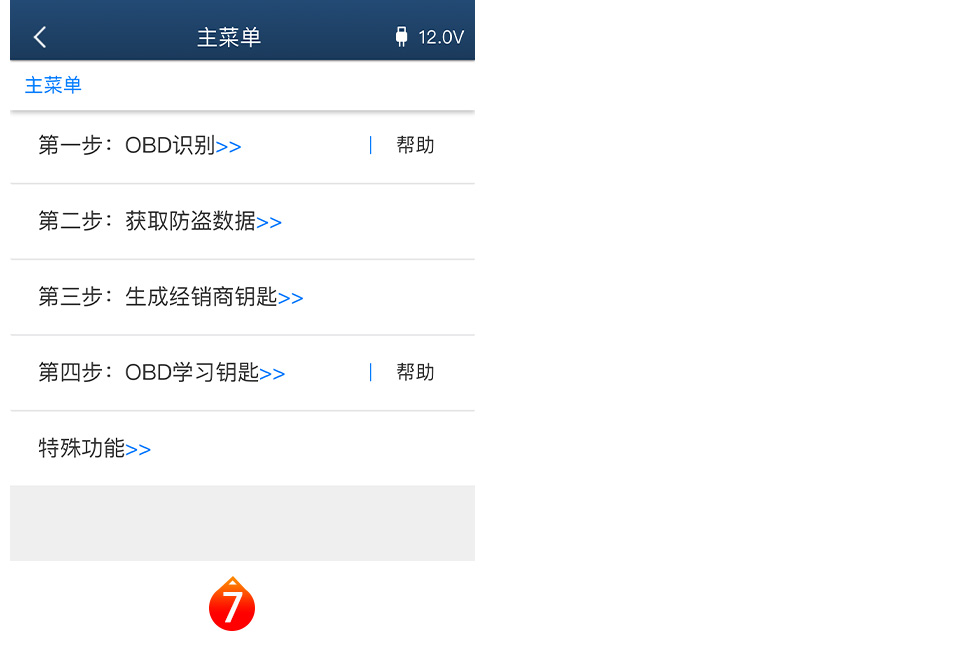

MQB48(R7F7014xx5A)防盗 ▼

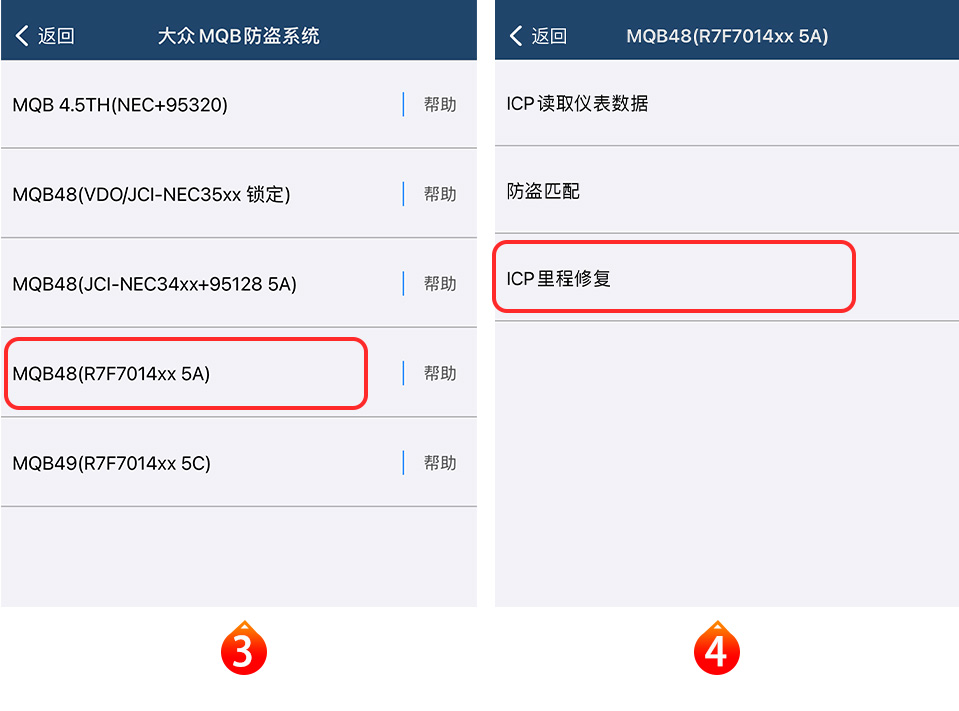

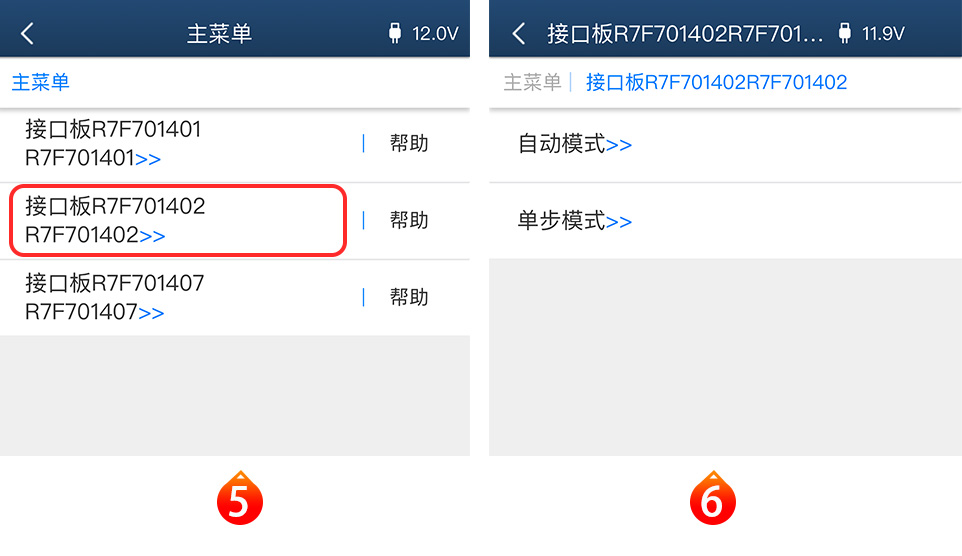

MQB48(R7F7014xx5A)里程修复 ▼

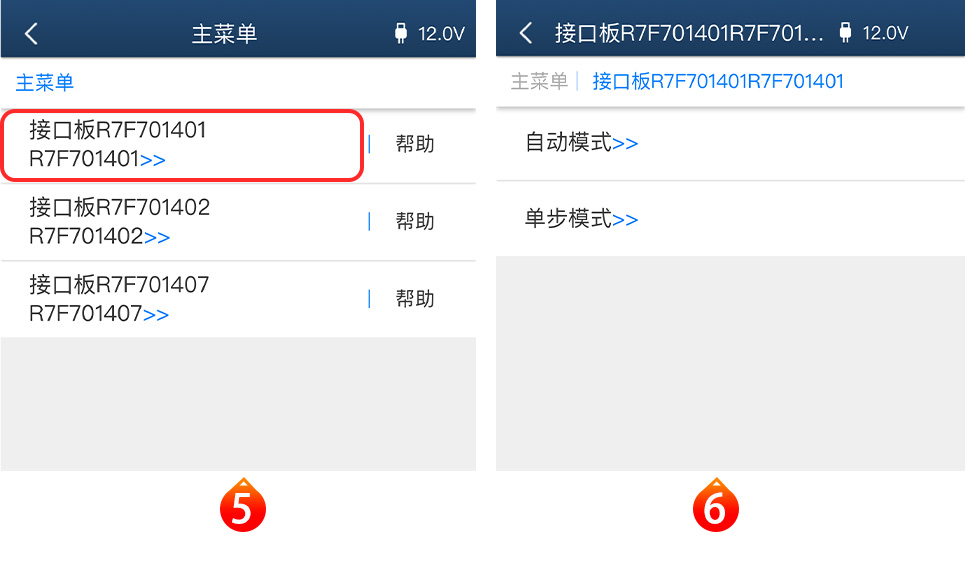

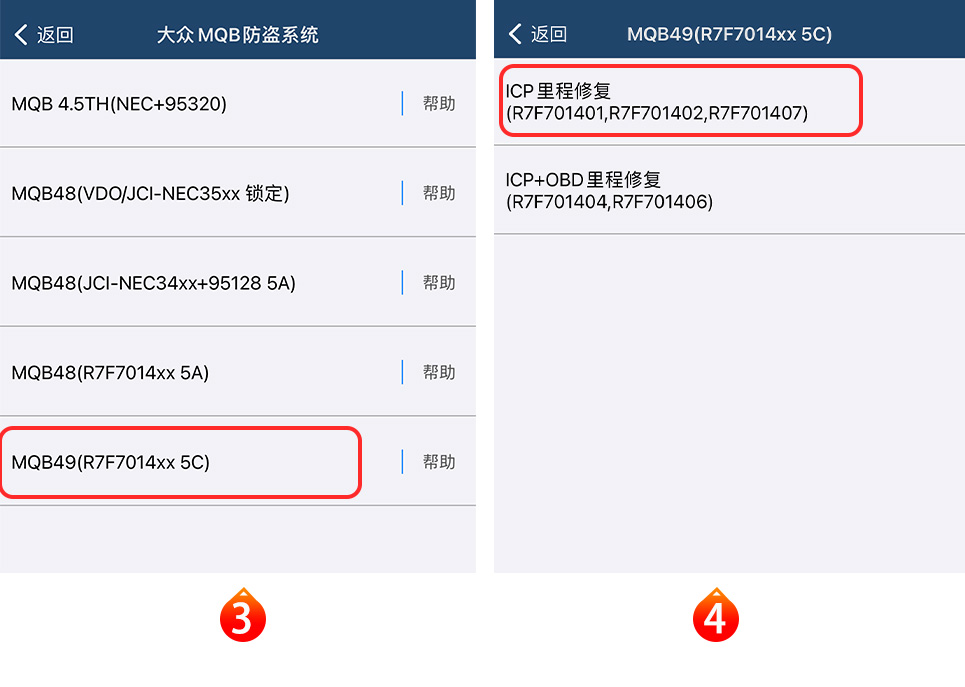

R7F701401-1402-1407 5C里程修复 ▼

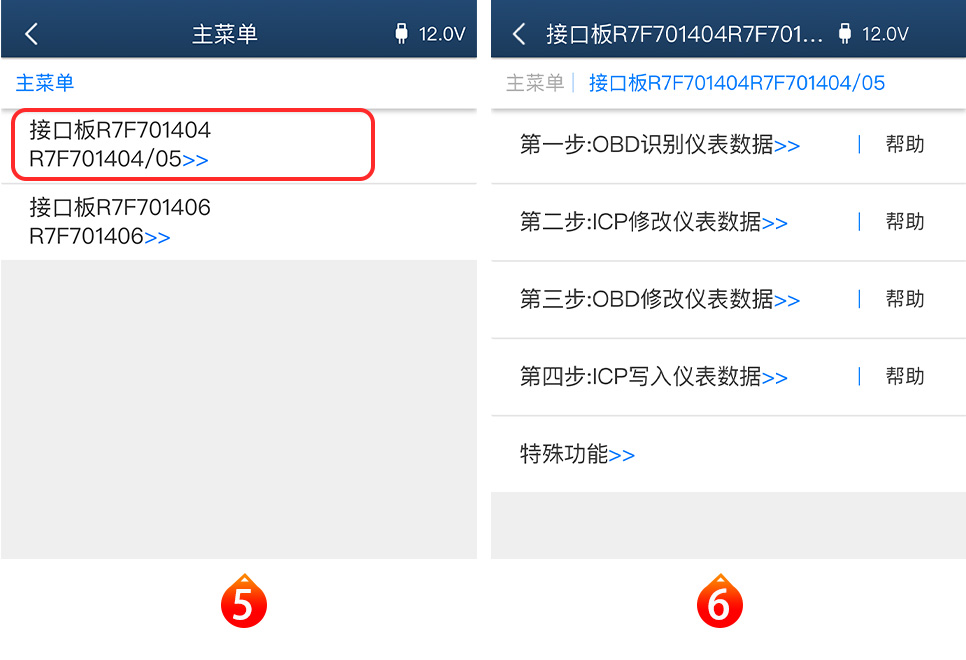

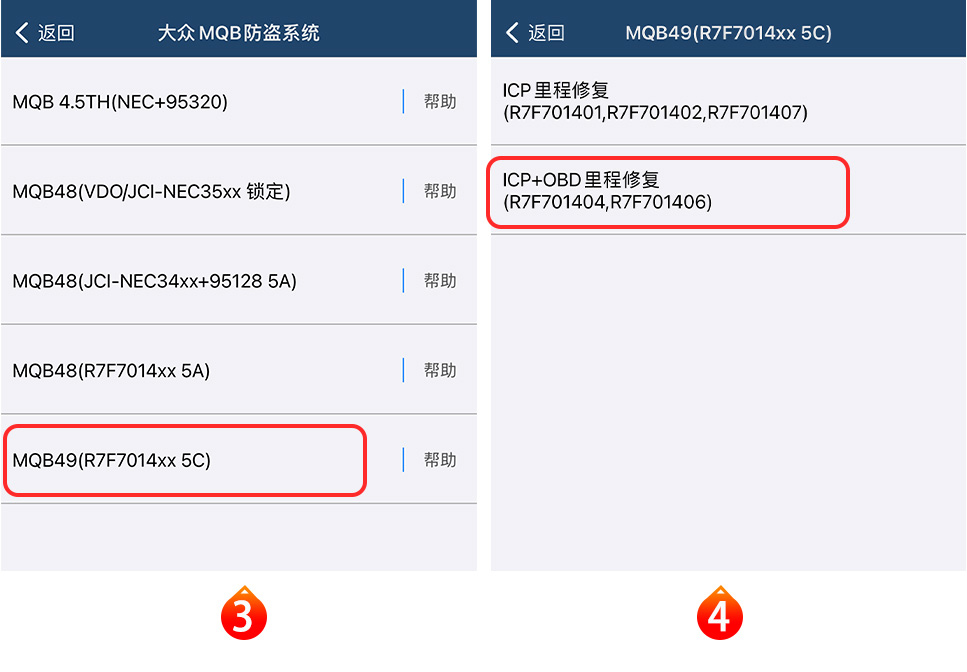

R7F701404-1406 5C里程修复 ▼

配置清单:

ACDP配置清单(模块34 MQB-34)
